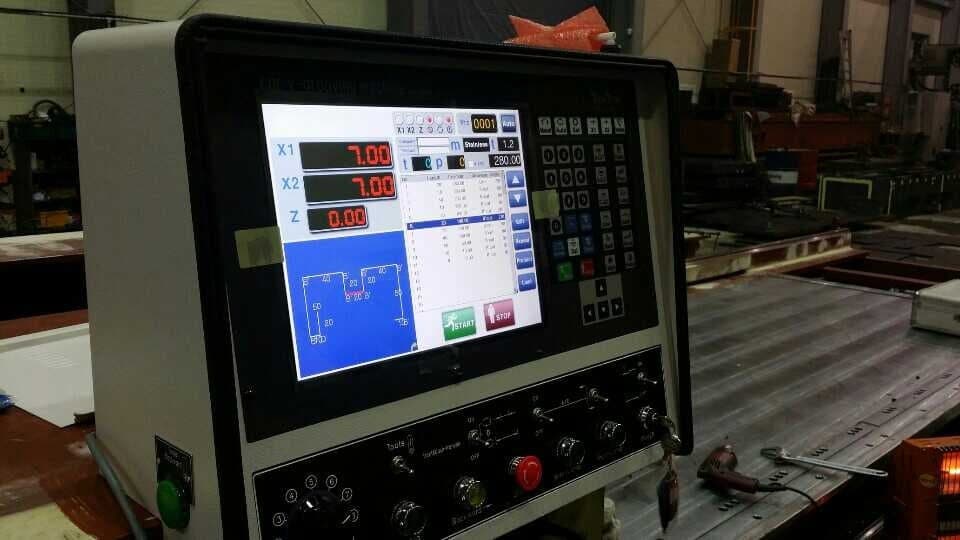

CNC V-그루빙 장비와 조작반FIG. 01
01BACKGROUND
과제 배경
스테인리스 판재로 패널이나 마감재를 만들 때 그냥 절곡하면 모서리가 둥글게 남습니다. 모서리를 날카롭게 세우려면 절곡 전에 정확한 깊이로 V홈을 내야 하는데, 홈 위치나 깊이가 조금만 어긋나도 판재 한 장을 통째로 버리게 됩니다.
02APPROACH
진행 방식
X1 · X2 · Z 세 축을 따로 제어해 홈 위치와 깊이를 맞추도록 했습니다. 조작 화면에서 소재 종류와 두께를 고르고, 완성될 절곡 형상을 그림으로 보면서 홈 위치를 입력할 수 있게 만들었습니다. 컷 방식(A · B · C 컷, 라인)은 버튼 하나로 바꿉니다.
03RESULT
결과
도면 치수를 그대로 입력하면 홈 위치와 깊이가 잡히기 때문에, 숙련도에 덜 기대고도 같은 품질로 반복 가공할 수 있습니다.
