절곡기 · 절단기 운전 정보, 4축 현재 · 목표 위치, 수신 프레임 로그FIG. 01
01BACKGROUND
과제 배경
절곡기와 절단기가 지금 몇 개째 작업 중인지, 축이 어디에 있는지는 장비 앞에 가야만 볼 수 있었습니다. 기존 장비를 바꾸지 않고 운전 데이터만 꺼내 다른 곳에서도 볼 방법이 필요했습니다.
02APPROACH
진행 방식

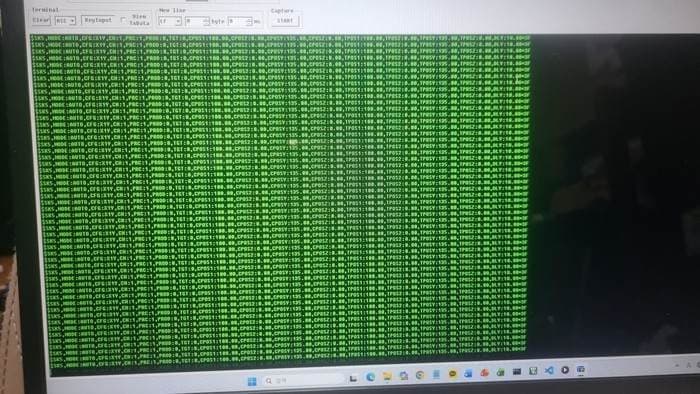

자체 개발한 자동화 임베디드 솔루션과 기판으로 장비 컨트롤러의 운전 데이터를 모으고, LS ELECTRIC PLC 네트워크 카드와 연동해 모니터링 화면까지 전달했습니다. 데이터는 운전 모드, 축 구성, 채널, 공정 번호, 생산 수량, 목표 잔량, 각 축의 현재 · 목표 위치를 한 줄짜리 프레임으로 묶고, 프레임 끝에 체크섬을 붙여 깨진 데이터는 걸러냅니다. 모니터링 화면은 X1 · X2 · Y · Z 네 축 위치와 생산 현황을 실시간으로 갱신하고, 받은 원본 프레임도 로그로 남깁니다. 장비 없이도 화면을 점검할 수 있게 시뮬레이션 모드를 넣었습니다.
03RESULT
결과
절곡기 · 절단기 앞에 가지 않고도 운전 상태와 생산 진행을 실시간으로 확인할 수 있게 되었습니다. LS ELECTRIC PLC 네트워크와 연동되는 구조라 기존 설비를 바꾸지 않고 붙일 수 있습니다.
